产品概括

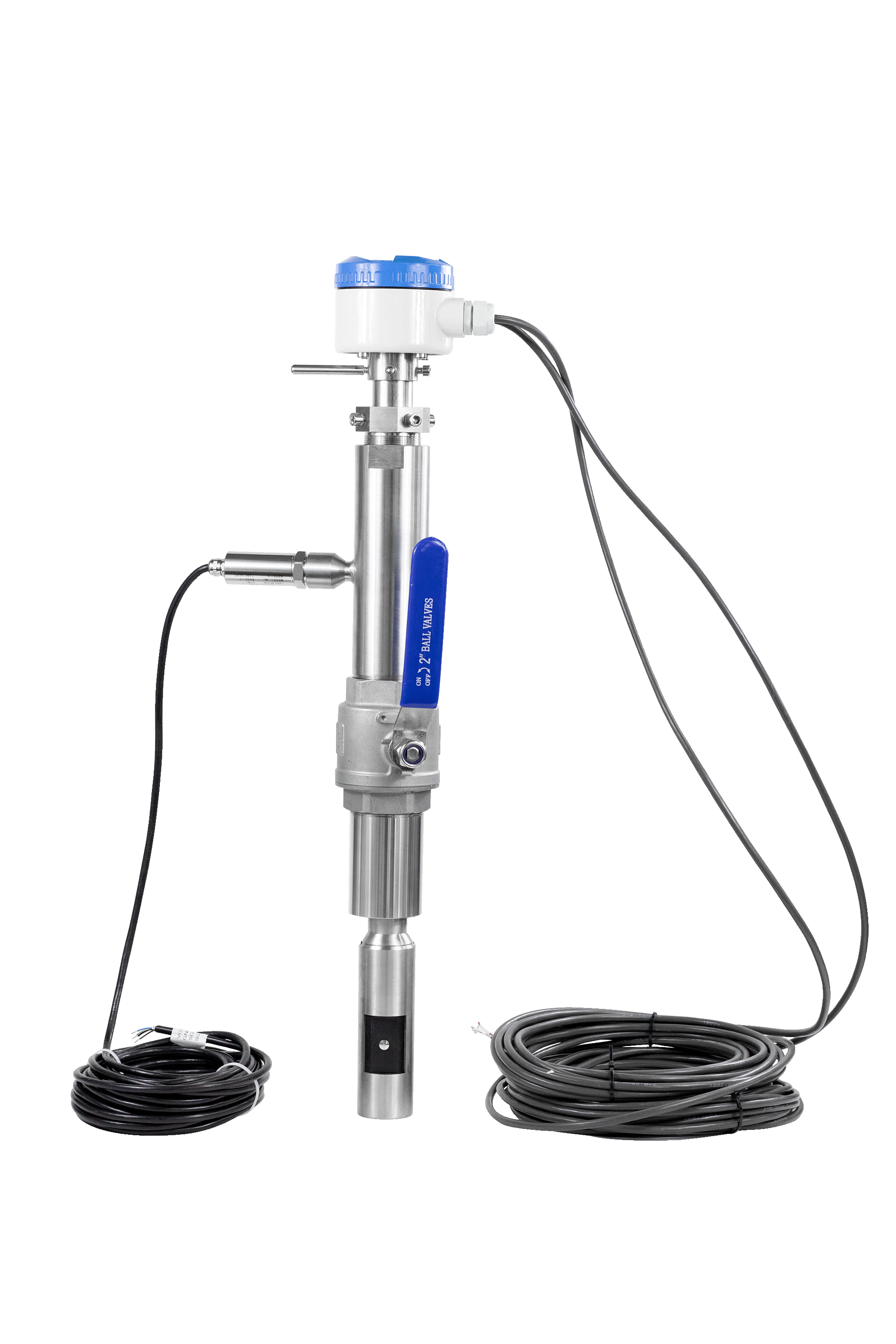

插入式电磁流量计是专为大口径管道（DN300~DN6000）设计的经济型流量测量设备，基于法拉第电磁感应定律，采用单点插入式传感器结构，无需整管拆卸即可安装/维护，大幅降低施工成本。产品精度 ±1.0%~±1.5%，适配电导率≥5μS/cm 的污水、工业废水、循环水等介质，工作温度 -20℃~180℃、耐压 PN10~PN25，广泛应用于市政排水、冶金、电厂循环水等大流量工况。

产品原理

核心原理同一体式电磁流量计（法拉第电磁感应定律）：插入式传感器的电极接触流体，励磁线圈产生磁场，流体切割磁感线产生感应电动势，通过测算电极捕获的电动势信号，结合管道口径、插入深度等参数换算成平均流速与体积流量。

核心构成包括：

插入式传感器：含电极、励磁线圈，可在线插拔；

安装法兰/球阀：实现带压安装/拆卸，无需停水；

转换器：将传感器信号放大、运算并输出 4-20mA/Modbus 信号；

关键公式：E=K×B×v×D（适配插入式结构修正系数），仅测量传感器周边局部流速，通过算法换算全管流量。

产品特点

• 安装便捷：带压开孔/插入式安装，无需截断管道，施工周期缩短 80%，适配大口径管道低成本改造；
• 维护成本低：传感器可在线拆卸校准/更换，无需停产，防护等级 IP67，适应恶劣户外环境；
• 适配性强：可选钛电极、哈氏合金电极，耐受酸碱腐蚀，适配含杂质、大流量的工业流体；
• 经济实用：相比一体式大口径电磁流量计，采购成本降低 50%~70%，能耗低、运行稳定
